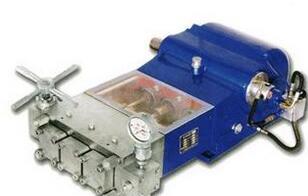

液压系统中会用到各种泵体,高压柱塞泵就是其中之一。它属于容积式泵,原理是机械能转化为输送液体的压力能。高压柱塞泵利用柱塞在缸体中做往复运动,吸油、压油是靠密封工作腔容积的变化实现的。它被广泛应用于液压机、工程机械和船舶,其中就包括挖掘机。接下来说一说挖掘机工作时高压柱塞泵的胶管振动得很厉害的原因:
如果把油压表装在油泵出口的测压口,可以看到油压表上下摆动的幅度大。这是因为配流盘和缸体的接触面不光滑所致,多数是维修时用磨床磨或用手工磨,磨的质量有问题。关键在于要检查缸体的中心线与缸体的平面垂直度是否有变,配流盘的中心线与配流盘端面垂直度是否有变。另一个方面,由于机器是旧的,油泵已维修多次,柱塞缸体已经多次磨床磨削,还有缸体上的弹簧弹力的减退,或者是蝶形弹簧少装等种种原因,都可使缸体与配流盘的压紧力不足。
当油压超出压紧力,高压油就会从配流盘和缸体之间泄漏,引起油压波动。当加大油门时波动就更大,油管也就跳得更厉害。排除的方法是,如果是平面磨偏了,要重磨;弹簧不够力,可以加垫片;压紧力的大小,可以用手感检查,即需用两手抓住油泵轴头才能扭动的,压紧力才够。但是也要注意压紧力不能太紧,因为太紧会使缸体和配流盘之间不能建立起一定厚度的油膜,平面很容易过热烧坏。
高压柱塞泵柱塞磨损内泄漏:从理论上讲,柱塞和柱塞孔的间隙不应大于0.05mm。由于孔径小,较难测量,一般可用如下方法检验,即把柱塞球头小孔用手指封住,柱塞孔口也同时用手封住,然后把柱塞往后拉。如果柱塞拉不动,并有强大的吸力,说明配合间隙尚佳,否则应更换新件。
综上所述,原因可能是配流盘和缸体的接触面不光滑,或者缸体的弹簧弹力减退;也有可能是油压超出压紧力,平面磨偏或者弹簧不够力。另一种情况是高压柱塞泵柱塞磨损内泄露。排除故障检测完原因之后要及时维修,更换新件,以免影响工作效率。
