高压往复泵的结构和构造

发表时间:2018-06-05

今天小编就给您探讨一下高压往复泵的结构和构造:

主要部件:泵缸、活塞、排出阀、活塞杆及吸入阀。

高压泵高压往复泵)的工作原理:

活塞自左向右移动时,泵缸内形成负压、则进口管路内液体经吸入阀进去泵缸内。当活塞自右向左移动时,缸内液体受挤压,压力增大,有排出阀排出。活塞往复一次,各吸入和排出一次液体,称为一个工作循环;这种泵称为单动泵。若活塞往返一次,各吸入和排出两次液体,称为双动泵。活塞由一端移至另一端、称为一个冲程。
高压泵(高压往复泵)的安装高度和流量调节

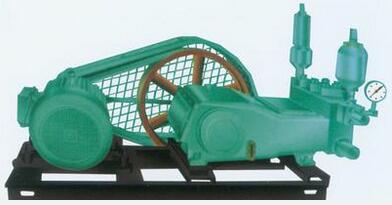

高压往复泵

高压泵启动时不需要人灌液体,因高压泵有自吸能力,但其吸上真空高度亦随安装地区的大气压力、液体的性质和温度而变化,故高压泵的安装高度也有一定限制。高压泵的流量不能用排出管路上的阀门来调节,而应采用旁路管或改变活塞的往返次数、改变活塞的冲程来实现。高压泵启动前必须将排出管路中的阀门打开。
高压泵的活塞由连杆曲线与原动机相连。原动机可用电动机,亦可用柴油机、高压泵适用于高压头、小流量、低粘度液体的输送,但不宜用于输送腐蚀性液体、有时由蒸汽机直接带动,输送易燃、易爆的液体。

高压泵(高压往复泵)的流量和压头

高压泵的流量与压头无关,与泵缸尺寸、活塞冲程级往复次数有关。单动泵的理论流量为 QT=Asn 往复泵的实际流量比理论流量小,且随着压头的增高二减小,这是因为漏失所致。高压往复泵的压头与泵的流量及泵的几何尺寸无关,而由泵的机械强度、原动机的功率等因素决定。

以上就是小编给您带来的内容,关于高压往复泵的结构您看的还明白吗?对于小编整理的内容您还有哪里是不满意的嘛?如果有请您及时告诉我,我们一定会去改正,希望小编整理的内容对您有所帮助,谢谢浏览!
