为了避免高压柱塞泵产生吸空或是气蚀的现象需用供液水泵持续稳定的供应液体

发表时间:2022-09-06

高压柱塞泵目前大多为三柱塞泵,其主要结构是电动机通过减速箱和曲柄连杆机构与泵头连接,将柱塞做往复运动产生的液压能,通过三对进排液阀片的互锁开启动作,将常压水流变为高压水流,也就是我们常说的高压水射流,高压水射流具有冲刷、楔劈、剪切、磨削等复合破碎作用,可立即将结垢物打碎脱落并冲走,从而实现垢层与本体的分离。下面主要介绍高压柱塞泵的结构。

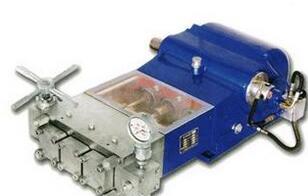

高压柱塞泵

1、供水系统

为了避免高压柱塞泵产生吸空、气蚀等现象,通常采用一台供液水泵持续稳定地供给一定压力和流量的液体。

2、动力端

动力端是给液力端泵头提供动力的装置,通过联轴器将电机动力传递给减速箱带动的曲柄连杆机构,三个等分的曲拐相位差为120°,在曲柄旋转过程中经连杆带动十字头形成往复运动。动力端多为飞溅式润滑,保证箱体内油位在高与低油位之间。

3、液力端(泵头)的工作原理

液力端就是泵头上的三个阀室。每个阀室包括压板、压盖、上阀罩、弹簧、排液阀座、中间弹簧、下阀罩、弹簧、阀片和进液阀座等。填料函中装有密封填料,为了防止泄漏采用正压密封(即大气压压力大于工作腔的吸入压力,柱塞吸入过程中泄漏到填料密封腔隔环部的液体返回到吸入腔)。

高压泵泵头的工作原理是陶瓷柱塞向前运动时,压缩泵头内的液体,进液阀关闭,排液阀的上阀体被推开,高压液体沿着上阀体密封面和阀座上密封面直接形成的流道,其压力必须克服排液阀上阀体上部的压力形成的作用力,因此排液阀流过的液体压力高。柱塞向后运动,泵头内的压力下降,排液阀关闭,进液阀上阀体克服外部进液管线液体压力和泵头内的压力差的作用,向上移动,液体流入泵头。

以上就是小编给大家介绍的有关于高压柱塞泵的组成结构,希望看完之后能够对大家有所帮助。在了解了高压柱塞泵的结构后,相关人员可以制定日常运行监测的方法和内容,以及定期维护保养的标准,希望本文对此类设备的日常运行和维护有所帮助。
